Pentru a beneficia la maxim de datele obținute din investigațiile Georadar ( GPR ) este necesar să ajungem cu interpretarea acestora într-un mediu CAD pentru a putea prelucra datele împreună cu contextul proiectului. Solicitarea de integrare a datelor merge în ziua de azi spre un model integrat 3D de tip BIM (Building Information Modelling).
Pentru a realiza acest lucru, IDS Georadar parte a grupului Hexagon, pune la dispoziția utilizatorilor un utilitar de tip plug-in care funcționează pe versiuni de AutoCAD 3D (până la versiunea 2020 inclusiv). Acest utilitar face parte din pachetul de postprocesare reprezentat de tehnologiile software GRED HD 3D CAD sau IQMaps.
Utilitatea acestui mod de transfer de date este prezentată pe scurt în cele ce urmează:
Fig. 1 Meniul utilitarului IDS_GCAD_XYZ
Dintre comenzile cel mai des folosite enumerăm:

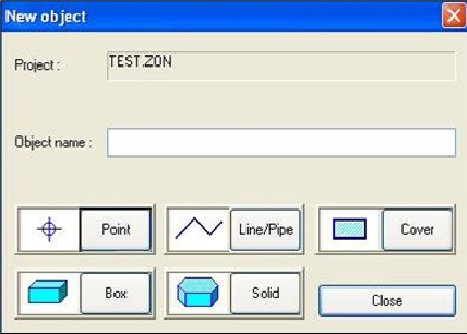

Crearea de noi obiecte 2D si/sau 3D pe baza datelor interpretate și importate:

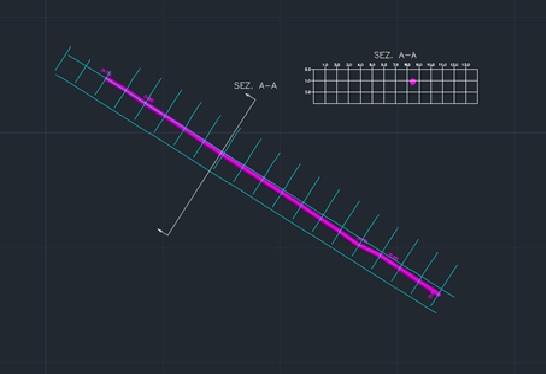

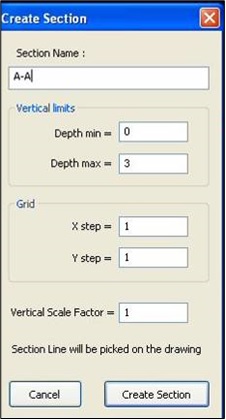

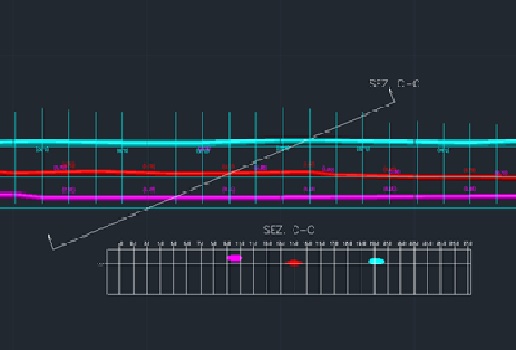

Crearea automată de secțiuni definite după cerințele operatorului:

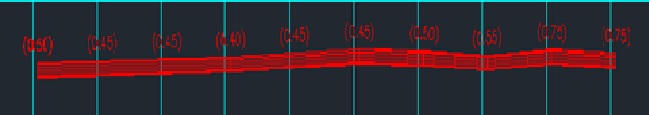

Crearea automată de obiecte solide 3D din traseele de conducte interpretate:

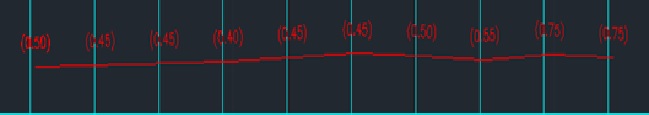

Transformarea acestora din 3D in 2D si invers:

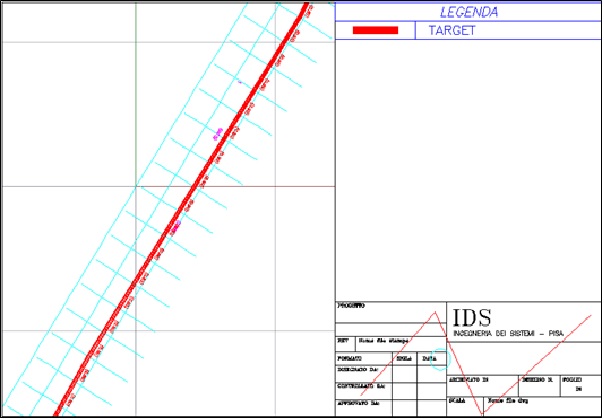

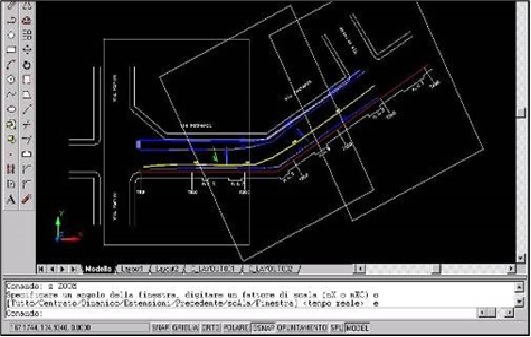

Pregătirea planurilor de situație rezultate pentru listare:

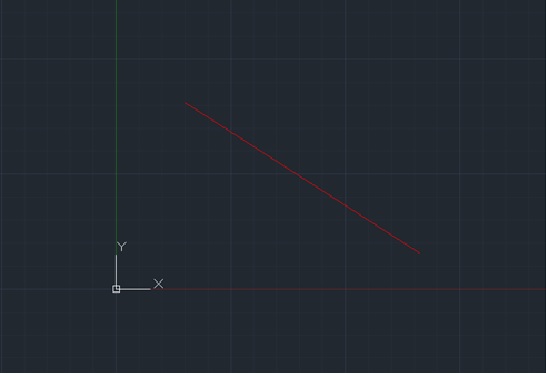

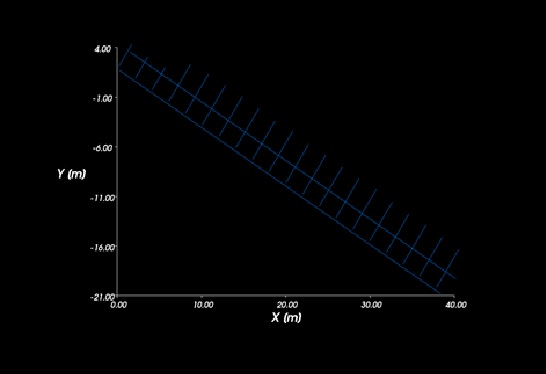

Lucrul cu linii de referință extrase din planuri de situație CAD:
Pentru mai multe informații despre tehnologiile de investigații Georadar ( GPR ) și integrarea acestora cu tehnologiile software CAD puteți să ne contactați la https://scanaregeoradar.ro/contact/
