Pentru a reduce riscul de a produce avarii utilităților subterane în cadrul unui proiect de execuție, înainte de începerea lucrărilor de construcție intruzive în teren, se fac o serie de investigații în zona de proiect, printre care și scanări subterane nedistructive prin metoda Georadar (GPR).
Dar, pe lângă utilități, putem întâlni uneori alte obiecte subterane neașteptate în timpul construcției.
Exemple de aceste obiecte includ rezervoarele de depozitare subterane (UST), sisteme septice, fundațiile vechi ale clădirilor, goluri, gropi naturale sau antropice, etc. Deși întâlnirea acestor obiecte sau forme ale terenului nu este de obicei atât de periculoasă precum lovirea cablurilor de energie electrică și a conductelor de gaz, acestea ar putea provoca întârzieri costisitoare ale proiectului.
De exemplu, dacă se întâlnește un rezervor subteran (UST) și o contaminare asociată, probleme precum testarea solului, eliminarea rezervorului, eliminarea și stocarea solului contaminat și pomparea apei contaminate necesită timp și resurse, provocând întârzieri în planificarea de proiect și depășiri de costuri.

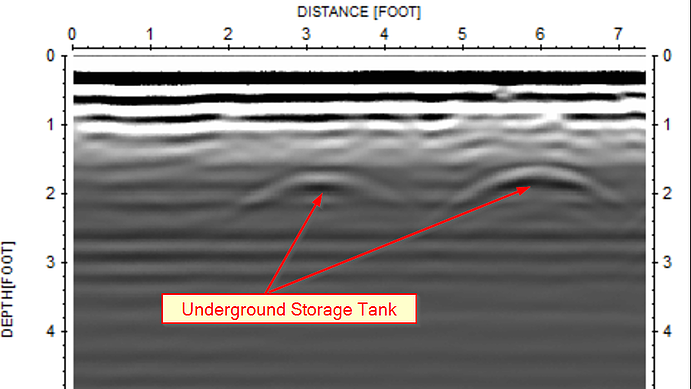

Fig. 1 Imagine radar cu un rezervor subteran
De multe ori aceste întâlniri neașteptate ridică tot felul de întrebări. Gândiți-vă la acest scenariu: ați folosit deja o companie de localizare a utilităților subterane cu tehnologie radar (GPR) care a scanat zona, dar în timpul săpăturii ați întâlnit pe neașteptate un rezervor îngropat la aproximativ 2 metri adâncime. Furnizorii de servicii de scanare radar au localizat o țeavă de apă la 3 metri în apropiere, dar nu au menționat nici un rezervor subteran în zona studiata, care era mult mai puțin adânc și mai mare decât conducta de apă. Deci, ce se întâmplă cu adevărat aici?
O posibilitate este ca furnizorii de servicii de scanare Georadar să fi observat în timpul interpretării datelor posibilitatea prezentei unui rezervor subteran (UST), dar nu știau sau nu au considerat că este important, așa că au uitat sau nu s-au deranjat să-l menționeze. Dar cel mai probabil nu știau că există posibilitatea existentei unui rezervor subteran in zona de investigat. Tehnologia Georadar (GPR) este un instrument excelent pentru detectarea diverselor tipuri de obiecte subterane. Cu toate acestea, GPR nu vă oferă imagini exacte, clare cu obiecte subterane.

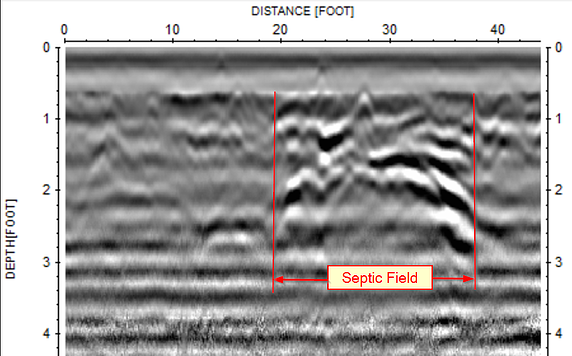

Fig. 2 imagine radar cu zona unei fose septice
Tuturor ne place să conducem în zile însorite luminoase, deoarece totul este atât de clar, ușor de văzut, și este la fel cum ne simțim când avem într-adevăr date Georadar bune de interpretat, înregistrate în condiții favorabile de sol. Din păcate, nu întotdeauna este posibil sa obținem asa ceva. Drept urmare, uneori utilitățile subterane, rezervoarele îngropate UST-urile și alte obiecte subterane nu sunt ușor de detectat de Georadar.
Din fericire, în localizarea subterană a utilităților, există o modalitate de a compensa limitările GPR: urmărirea traseelor de utilități folosind locatoarele de conducte / cabluri. Drept urmare, s-ar putea întâmpla un lucru „ciudat”: puteți detecta conducte și cabluri cu diametru mic la adâncime mare, dar nu obiecte mari și localizare superficial precum rezervoarele îngropate (UST).
